各位设计师

大家好！

调光玻璃

自2002年在国内某展会上出现之后

在国内的生产和应用

发展都非常快，也很广泛

玻璃、建筑、设计、装饰等行业的人群

基本上没接触过但也都听说过

俨然不再是新鲜事物

但在应用时还是有很多误区

这期就来深入了解下调光玻璃吧！

早些年好莱坞影片制作

就很喜欢将调光玻璃的自动电控调光技术

作为增强影片效果和高科技感的

首选材料

随着调光玻璃的普及

近几年影视剧中也开始频繁出现调光玻璃的身影

本文图片来自网络，仅供示意，版权归原作者示意

调光玻璃

调光玻璃其是一种夹层玻璃，将调光液晶膜放置入两层玻璃中间，然后置于高压釜或夹胶炉经高温高压胶合后得到，是一种新型特种光电玻璃产品。

其中的液晶调光膜

在通电与不通电的情况下会秒切换

为不同的视觉状态

通电透明，断电雾化

具体结构如图▽

状态切换通过电来控制

这也决定了它可以通过

墙壁开关、电脑远程、遥控、手机APP

等多种方式控制

电控调光玻璃

有些朋友听到电控就担忧

作为隐私隔断，万一停电了怎么办

电控调光玻璃是

通电才会变透明，断电时是不透明的状态

因为其原理是

断电时：玻璃内的液晶分子呈不规则散布

光线无法透过，玻璃呈乳白色

通电时：玻璃内的液晶分子呈整齐排列

光线可以射入，玻璃呈透明状

原理示意▽

比如近期

坂茂建筑事务所设计的位于公园的厕所
就用到了调光玻璃

无人使用时是透明的

人进去锁门之后就会立马变不透明

设计的初衷是

可以让人知道卫生间的使用状态和清洁状态

在夜晚也会成为路灯照亮公园

（为夜间内急的游客提供“明晃晃”的指引）

△夜间状态

根据控制手段及原理的异同

调光玻璃可由电控、温控、光控、压控

等等各种方式实现

玻璃透明与不透明状态的切换

由于各种条件限制

目前市面上实现量产的调光玻璃

几乎都是电控型调光玻璃

电控调光玻璃特性

调光玻璃的最大功用是隐私保护功能

可以随时控制玻璃的透明或不透明状态

最常见的就是办公室／会议室／酒店卫生间

抗打击强度好

具备安全玻璃的优点

包括破裂后防止碎片飞溅的安全性能

隔热、隔紫外线/红外线

阻隔99%以上的紫外线及98%以上的红外线

屏蔽部分红外线减少热辐射及传递

还能部分阻隔噪音

而且安装时

可以设置为分组控制

以及还有一些有趣的玩法

比如投影功能

在光线适宜的环境下，选用高流明投影机

投影成像效果非常清晰出众

还可以加入影像、Logo

外立面玻璃幕墙+投影

除了电控还有另外一种调光玻璃

也得了解下，就是

热致调光玻璃

通常是由普通玻璃上镀一层

可逆热致变色材料而构成

是一种新型智能可调遮阳系统

能根据环境温度和太阳辐照强度

自行调节太阳得热系数

可以满足建筑物可调遮阳和采光调节的功能需求

节能效果十分显著

热致调光玻璃（以35℃为例）

遮阳和采光过程示意▽

图片来源：禾维科技

其原理：透明至雾化过程中

中间层（热致调光膜）对自然光线透过率

分隔过滤允许可见光通过

并且大幅改变红外线及紫外线透过率

从而实现可调遮阳和采光调节的功能需求

热致调光玻璃（以35℃为例）

光学变化曲线▽

图片来源：禾维科技

比如重庆市悦来美术馆

主入口采用曲面穹顶设计

因其造型特殊，常规的遮阳措施无法满足

穹顶玻璃遮阳问题

△重庆市悦来美术馆项目外观

通过主创团队的多轮讨论

最终确定选用热致调光玻璃作为

其可调遮阳方案

△雾化前

△雾化后

以还有龙湖金沙天街采光顶大面积使用

热致调光中空玻璃

金沙天街内部

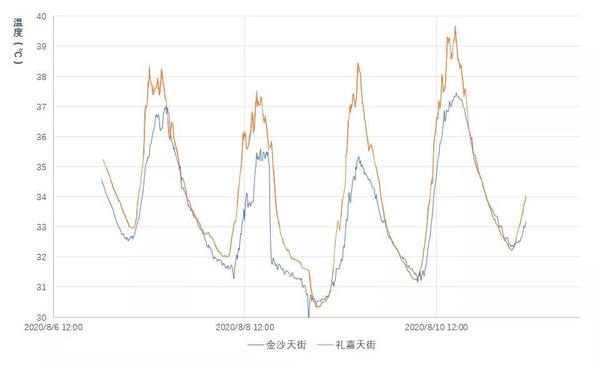

并且有报告指出通过实测温度对比

采用热致调光中空玻璃的金沙天街

比采用三银low-e+彩釉的礼嘉龙湖天街

温度低3度左右

2020年8月6日至11日对龙湖金沙天街

采光顶热致调光玻璃和龙湖礼嘉天街

三银low-e玻璃，加彩釉进行检测。

实测报告如下▽

图片来源：禾维科技

热致调光玻璃性能及特点

适用温度区间：-20℃~70 ℃

温度控制精度：±1 ℃

调光状态：乳白色

常规最大尺寸：2500 mm*3500 mm

（特殊尺寸需定制）

热量阻隔：约70%

可见光透光率：>60%

红外线、紫外线透过率:透明状态＞50% /

雾化状态<5%

噪音阻隔：>39dB

调光膜

调光膜就是调光玻璃中间的液晶膜

别看这层膜很薄（不足1mm）

它的结构和作用可不简单

调光膜发明于20世纪90年代

美国肯特大学的实验室

在刚问世时，曾引起一度轰动

调光膜生产起比较有难度

特别是在保证透明度的前提下做到较大的面积

调光膜的柔韧性很好

可以卷起来，但也很脆弱

不能折叠且容易划伤

所以运输的时候要特别注意

调光膜是不能直接应用的

它必须要经过夹胶制成调光玻璃

或者增加静电粘贴层制成自贴型调光膜

调光玻璃贴膜

自贴型调光膜的优点在于可以直接粘贴在玻璃上

让普通玻璃也变成调光玻璃

而不必为了这样一种效果而换掉原来的玻璃

但对其技术人员要求较高

其优势在于成本较低，施工简便

但是，其稳定性和安全性在一定程度上降低

调光玻璃分类

彩色调光玻璃

彩色调光玻璃就是经过特殊的工艺

使得调光玻璃从原有的白色

变成了多种多样的颜色

并且依然拥有调光玻璃的特性

防火调光玻璃

结合了防火玻璃和调光玻璃

两种玻璃特性的安全玻璃

防火调光玻璃适用于具有防火需求的各种隔断

需要注意的是

防火调光玻璃在实际应用时

所有防火调光玻璃都必须具有独立的框架

否则不能通过消防验收

单向透视调光玻璃

将单向透视玻璃和调光玻璃

进行高级组合的应用型玻璃

其性能既可以满足单向透视玻璃的效果

还能拥有调光玻璃的雾化效果

比如，老外很爱设计四面都是玻璃的别墅

比如上图

完全没有隐私性可言

如果选用单向透视调光玻璃

白天调光玻璃开启

室外看不到室内，室内则可以观察到室外

夜晚调光玻璃关闭，室内、室外均不可看透

但是，必须选用优质的

单向玻璃与调光玻璃进行组合

才能达到最佳效果

那么，造价就...

个性化调光玻璃

调光玻璃+彩绘

意境氛围一手抓

百叶调光玻璃

这就是比较趣味的玩法啦

打破原调光玻璃过于单调的设计

百叶宽度可以设计、变化效果

可以任意调节

用作室内隔断、门窗，提升空间的科技感

给空间提供多种情景模式

注意事项

1、调光玻璃的透光率

调光玻璃的透光率主要受以下三个方面的影响：玻璃原片、夹胶胶片和调光膜。

普通玻璃透光率为82%~84%、超白玻璃透光率为89%~91%（也有能达到93%的）。

较好的透明胶片的透光率能达90%以上，而不同品质、颜色的胶片，透光率相差较大。

国产膜的透光率普遍在73%到79%之间，进口膜的透光率能达80%或更高。

因此根据以上数据，一般品质较好的调光玻璃透光率应在74%以上。

2、调光玻璃的厚度

调光玻璃一般使用两片5mm的钢化玻璃，加上中间层15-2mm的胶片和波晶调光膜，总厚度在115-~12mm之间。

3、智能调光玻璃/膜清洁

调光玻璃表面拥有一层钢化玻璃进行保护，正常清洁即可。

而调光膜在清洁时需采用较为柔和的干燥毛巾清理杂质灰尘，如果确实有擦洗不掉的污渍，可用酒精或少量清水轻轻擦洗，不可使用硬物强行刮擦。

4、气候环境

调光玻璃的正常工作温度是-20°到60°，过高和过低的温度都会影响调光膜使用的性能。

5、尺寸限制

定做单片调光玻璃最大宽度约为1800mm，长度没有什么限制，有超过两米的原片，但是却不会有这么大的调光玻璃，因为尺寸越大，生产和存在的风险也就越大。

调光玻璃中的液晶是不具备粘结力的，在过大的压力下有分层的隐患，再加上运输、安装都不太方便，所以一般建议尺寸做小一些。

价格区间

按1200*5000规格来说

白色调光膜价格为：760元/㎡；

彩色调光原膜价格为：1100元/㎡；

白色自贴调光膜价格为：880元/㎡；

彩色自贴调光膜价格为：1280元/㎡。

（以上价格仅供参考，

具体应根据实际消费情况而定)

一般调光玻璃的用电大概是6瓦/平米

日常使用，一个月甚至不到2度电

还是很节能省钱的
